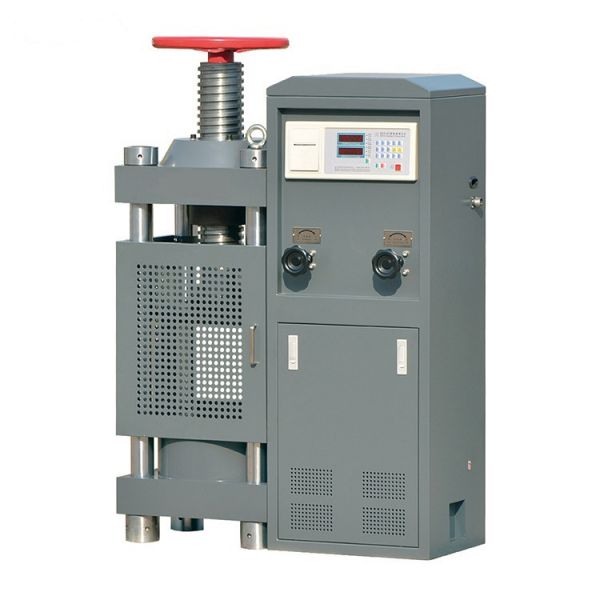

鍛造件壓力試驗機

1鍛造件壓力試驗機鍛造件液壓萬能試驗機的主機采用油缸下置、渦輪蝸杆傳動式主機，壓縮、彎曲、剪切試驗空間位於主機下橫梁和工作台之間。拉伸空間位於主機的上方。

2傳動係統：采用橫穿移動橫梁的蝸輪蝸杆傳動機構來調整試驗空間，使傳動係統與定位係統徹底分離，加載係統幾何中心與受力中心完全一致，保證了上下鉗口的同軸度和主機的耐久性。

3液壓係統（琴台式油源）。

4控製係統。

鍛造件壓力試驗機主要技術參數：

1.試驗力()100、300、600、1000；

2.試驗力測量範圍：()2-100、6-300、12-600、20-1000；

3.試驗力示值精度：±1%；

4.位移測量分辨力：0.01mm；

5.變形測量精度：±0.5%；

6.恒力、恒變形恒位移控製精度設定值：<10%FS時,設定值的±1.0%以內、 設定值≥10%FS時,設定值的±0.5%以內；

7.變形速率控製精度速率：<0.05%FS時為±2.0%設定值內 、速率≥0.05%FS時為±0.5%設定值內；

8.彎曲試驗支滾間距：450mm；

9.支滾寬度：140mm；

10.支點直徑：30m40mm；

11.活塞行程：250mm；

12.鍛造件壓力試驗機的夾緊方式：內置式液壓夾緊；

13.外形尺寸主機：900×550×1900mm、1100×650×2325mm、1225×750×2640mm；

14.整機重量：2200kg、2800kg、3000kg、4500kg；

15.拉伸空間：600mm、800mm、850mm；

16.壓縮空間：500mm、700mm、750mm；

17.扁試樣夾持厚度：0-15mm、0-15mm、0-40mm；

18.鍛造件液壓萬能試驗機的圓試樣夾持直徑：φ6-φ22mm、φ6-φ26mm、φ13-φ40mm、φ13-φ60mm；

鍛造件壓力試驗機 主機標準配置

u 高強度主機一台；

u 一體式台式油源控製櫃一台；

u 高精度壓力傳感器一支；

u 數顯操作儀表一套；

u 微型打印機一台；

u 試驗機專用壓縮輔具一套。
